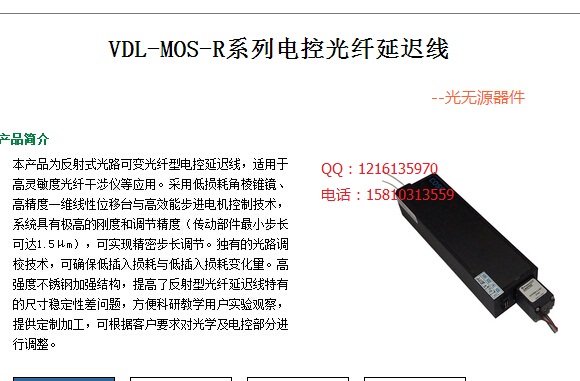

VDL-MOS-R 系列电控光纤延迟线

发布时间:2016-09-21 信息有效期:365天 浏览:1430举报
VDL-MOS-R 系列电控光纤延迟线
  • 信息分类:光有源器件 - 其它光有源器件
  • 所在区域:北京市 - 朝阳区
  • 有效日期:365天
  • 信息类型:产品信息
信息详情
光纤可变延迟线
VDL-MOS-R 系列

    本产品为反射式光路可变光纤型电控延迟线,适用于高灵敏度光纤干涉仪等应用。采用低损耗角棱锥镜、高精度一维线性位移台与高效能步进电机控制技术,系统具有极高的刚度和调节精度(传动部件最小步长可达 1.5μm),可实现精密步长调节。独有的光路调校技术,可确保低插入损耗与低插入损耗变化量。高强度不锈钢加强结构,提高了反射型光纤延迟线特有的尺寸稳定性差问题,方便科研教学用户实验观察,提供定制加工,可根据客户要求对光学及电控部分进行调整。

应用领域
光学相干层析成像(OCT)
光学傅立叶光谱分析
光学(光纤)干涉仪与光纤传感系统
光学相位延迟发生与测量
光学时分复用技术(OTDM)

产品描述
性能参数 最小值 典型值 最大值 备 注
标准工作波长(nm) 1064 | 1310 | 1480 | 1550 或其它定制波长
光学延迟量1
(ps) 200 660 或定制延迟量
光学延迟量分辨率 1.5um(空间分辨率)或9fs(延迟量) 最小步长
静态插入损耗(dB) 1 1.5 与工作波长相关
插入损耗变化量(dB) +/-0.5 与延迟量相关
偏振相关损耗PDL(dB) 0.1
回波损耗RL(dB) 55
偏振消光比PER(dB) 18 保偏型
光损伤阈值(mW) 300 500
外形尺寸(LxWxH) 152x45.5x30 机械部分
工作温度范围 0℃ ~ +40℃
存储温度范围 -5℃ ~ +55℃
光纤类型 Flex1060 | Corning SMF28e+ | Fujikura Panda PMF
1. 光学延迟量由运动台最大有效行程决定,标准产品延迟量大于 200ps,其它规格请与我们联系定制您需要的
产品。
