高速光网络安装、测试认证的专用PMD分析系统
u 快速 PMD 测试：最快 2 秒即可完成基于 ITU-T G.650 标准的专业测试分析技术：精确描述各种 PMD 参数（PMD 值，PMD 系数）智能化认证：通过设置阈值，自动做出网络适应性的通过/未通过认证全面支持 10G、40G、100G 高速 DWDM 光网络 升级测试
u 高速扫描技术有效避免光纤移动对测试的影响
u 符合 G.650.2、EIA/TIA、FOTP-124 和 IEC-61941 标准
u 大动态范围支持长距离测试：
· 使用标准光源时为 40dB，可测 200 公里
· 高功率光源可选，支持 48dB，可测 240 公里
u 可穿通光放大器测试
u 同时可应用于架空和地埋光缆的测试
u 可生成专业全面的测试报告
u 基于 Win XP 的软件系统和测试平台，方便快速设置和使用
u 10.4 寸超大触摸屏方便操作
u 丰富的外部接口便于扩展：RJ45 x1，RS232 x1，USB x2，VGA x1
u 内置可充电电池支持 5 小时连续操作
u 坚固耐用，可用于户外操作
u 获得国际权威机构的 CE、FCC 认证

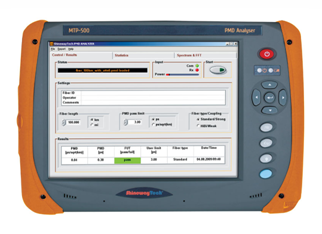

MTP-500 偏振模色散分析仪包含独立的光源和分析仪系统，其采用 ITU-T G.650 标准的专业测试分析技术，全面支持 10G、40G 和 100G 高速DWDM 光网络升级测试。采用了高速扫描技术，MTP-500 最快 2 秒即可对光纤进行完整的偏振模色散测试，并且有效地避免了光纤移动对测试的影响。基于 Windows XP 的软件系统和测试平台，以及 10.4 寸超大 触摸屏提供了极佳的操作便利性。MTP-500 是高速光网络安装和测试认证的最佳PMD 分析 系统。
专业全面的测试报告
技术指标
型号 | MTP-500 |
操作系统 | Windows XP |
显示 | 10.4” TFT 触摸屏 (800×600) |
外部接口 | USB×2; RJ-45 (10/100 Mbit/s)×1; RS232×1; VGA×1 |
数据存储 | 4GB CF 卡 |
MTP-500-L PMD 光源 | |
波长(nm) | 1525-1565 |
输出功率 | < 20mW |
MTP-500-A PMD 分析仪 | |
动态范围(dB) | >40 (48dB 可选) |
测量方式 | ITU-T G650 |
PMD 范围(1) | 0.2 - 35ps |
PMD 精度(2) | ±(0.1ps+5%×PMD) |
DGD 范围(3) | 0.5 - 90ps (保偏光纤) |
DGD 精度(3) | ± (0.1 ps + 3 %×DGD) |
波长扫描时间 | < 100 ms |
测量时间 | 2-10s (取决于PMD值) |
通用指标 | |
供电方式 | 锂电池/ AC 适配器 |
电池工作时间 | (连续操作) PMD 分析仪≥5 小时；光源≥7 小时 |
工作温度 | -20℃ - 50℃ |
保存温度 | -40℃ - 70℃ |
相对湿度 | 0-90% (无结露) |
重量 | PMD 分析仪：3.1kg; 光源：1kg |
尺寸 (长×宽×高) | PMD 分析仪：320×240×90mm; 光源：170×170×55mm |
注释：
(1) 标准单模光纤，强模式耦合，长度≥100米；
(2) 标准单模光纤，强模式耦合，长度≥100米，配合单独的标准偏振模色散模拟器；
(3) 高双折射光纤(HiBi))，弱模式耦合。
上述参数如有变化，恕不另行通知。
ShinewayTech MTP-500受如下 中国专利/计算机软件著作权保护：
2010SRBJ4831
|
