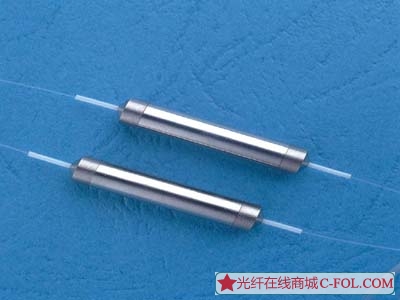

隔离器芯
也称Core,是光隔离器的重要组成部分，主要起传输作用，更是光无源器件中不可缺少的一部分！
产品特点：
· 高隔离度
· 低插入损耗
· 低偏振相关损耗
产品应用：
· 光隔离器
· 光激光器
· 光电模块
详细参数:
|
产品类型 |
单级 |
双级 | ||||
|
规格 |
S 级 |
P 级 |
A 级 |
S 级 |
P 级 |
A 级 |
|
工作波长（nm）(λ=1310/1550) |
λ±15 |
λ±30 | ||||
|
插入损耗（dB） |
≤0.10 |
≤0.12 |
≤0.15 |
≤0.20 |
≤0.25 |
≤0.30 |
|
最小隔离度（dB） |
≥32 |
≥32 |
≥31 |
≥46 |
≥46 |
≥45 |
|
峰值隔离度（dB） |
≥42 |
≥42 |
≥38 |
≥58 |
≥53 |
≥53 |
|
偏振相关损耗（dB） |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.05 |
≤0.05 |
≤0.10 |
|
偏振模色散（ps）* |
≤0.2 |
≤0.2 |
≤0.25 |
≤0.05 |
≤0.05 |
≤0.05 |
|
直径×长度（mm） |
3.0±0.05×4mm 或 3.0±0.05×4.5mm | |||||
|
内径（mm） |
1.8+0.05/+0.02 | |||||
|
通光孔径（mm） |
>ф1.0 | |||||
|
| ||||||
注：PMD< 0.05PS由客户指定。
订购资料:
|
SC |
Core类型 |
工作波长 |
等级 |
偏振 |
晶体位置 |
|
S=单级 |
13=1310nm |
P=P级 |
P=偏振模色散 |
1=靠输入端 |
|
